FYTY-80/140電纜智能測量影像儀
產品簡介：
電線電纜智能測量影像儀是采用視覺檢測方式，測量電線電纜結構數據，獨立開發的測量系統。產品按照 GB/T2951.11-2008/IEC 60811-1-1(2001)/TB2809-2017（機車接觸線執行標準）標準的厚度和外形尺寸的測量要求進行設計和制造。通過機器視覺和計算機圖像處理技術的結合，本產品能夠快速、準確的檢測標準規定的多種電線電纜的絕緣及護套的厚度、外徑、偏心度、同心度、橢圓度等測量，同時測量出各層和導體的截面積值；儀器測量精度遠優于標準要求的精度。
二、功能和特點
使用計算機視覺技術，檢測迅速而及時，遠遠超越手動的投影儀和讀數顯微鏡的的測量速度。根據用戶選擇的檢測形狀，自動檢測電纜的結構參數，能夠?qū)崿F(xiàn)比人工測量更精準的檢測精度，IEC60811-1-1(2001)所要求的測量規范。使用 LED 平行光源提高照明均勻度和壽命，以保證光線的持續穩定，快速的測量數據可以迅速指導產品生產，保證產品的質量，并且可以減低電纜生產材料的成本，降低人為測量的錯誤率和提升測量效率；及時跟蹤最新的 IEC 電線電纜標準和試驗方法；為用戶提供程序免費升級，經過專業設計的機體結構，確保測量的合理可靠，使用高性能工業數字相機，采用1000萬像素（1-80mm）及2000萬像素（80-140mm）的CMOS傳感器四組不同的攝像機可以檢測從直徑1mm 到直徑140mm 的各種電線電纜絕緣和護套的尺寸數據。
三、智能測量影像儀配置如下：
以高精度CCD和透鏡作為圖像采集裝置，進行成像和采樣，實現準確、穩定的樣品測試，提高測試效率。
非接觸式測量，獨立客觀的對被測試對象進行測量，有效避免人工測量的不確定性。
|
名稱 |
智能測量影像儀操作系統 |
||||||
|
測試參數 |
電纜、光纜絕緣和護套材料的厚度和外徑及延展數據 |
||||||
|
樣品類型 |
電纜、光纜絕緣和護套材料(彈性體、聚氯乙烯、聚乙烯、聚丙烯等) |
||||||
|
測量范圍 |
1-10mm |
10-30mm |
30-80mm |
80-140mm |
|||
|
相機 |
1號 |
2號 |
3號 |
4號 |
|||
|
傳感器類型 |
CMOS 逐行掃描 |
CMOS 逐行掃描 |
CMOS 逐行掃描 |
CMOS逐行掃描 |
|||
|
鏡頭像素 |
1000萬 |
1000萬 |
1000萬 |
2000萬 |
|||
|
圖像分辨率 |
2592*2600 |
2592*2600 |
2704*2700 |
3488*3500 |
|||
|
示值分辨率 |
0.001mm |
||||||
|
測量重復性 |
≤0.002 |
≤0.005 |
≤0.01 |
≤0.03 |
|||
|
測量精度(μm) |
4+L/100 |
8+L/100 |
20+L/100 |
40+L/100 |
|||
|
鏡頭切換 |
自由切換鏡頭 |
||||||
|
測試時間 |
≤10sec |
||||||
|
測試程序 |
一鍵式測量，鼠標點擊測量按鈕，軟件全自動測試，所有參數一次性測試完成，自動出具測試報告，數據自動存儲于數據庫。 |
||||||
|
校準功能 |
隨機贈送一片標準環形標定板，可用于儀器校準。 |
||||||
|
超長壽命光源 |
高密度LED平行光源，單色光，減少散射，最大程度突出被測物體輪廓；獨特的90度角輔助交叉光源設計，可測不透光樣品。 |
||||||
|
光路系統 |
全密封結構機箱，采用垂直的防塵光路系統，減少光學折射。 |
||||||
|
測量光室 |
全黑色光室，減少漫反射，消除雜光干擾，避免數據虛誤差。 |
||||||
四、光源參數：
|
項目 |
類型 |
顏色 |
照度 |
|
平行背光源 |
LED |
白色 |
9000-11000LUX |
|
交叉輔助光源2個 |
LED |
白色 |
9000-11000LUX |
五、計算機
國產品牌電腦，處理器Intel G6400，四核，4.0GHz，4G內存，1TG硬盤，21.5寸顯示屏，操作系統window10。
六、附贈打印機
激光打印機，A4紙、黑白打印。

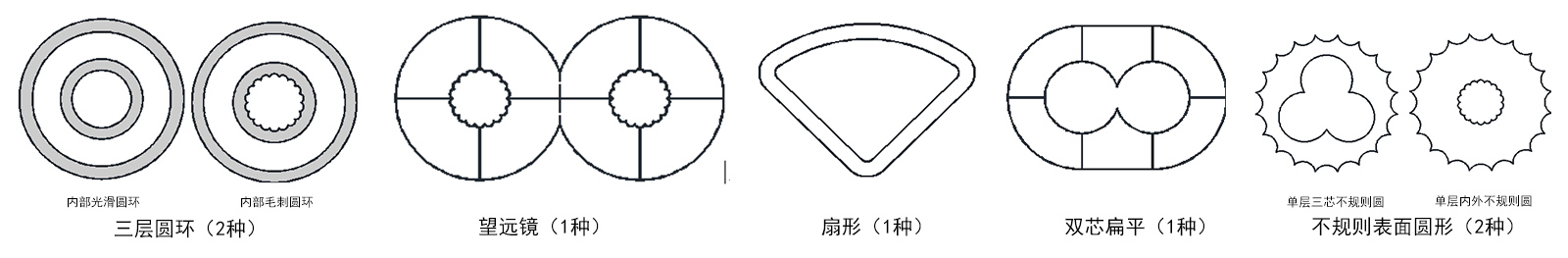

七、GB/T29511.11中所示的樣品項目均可以測試。

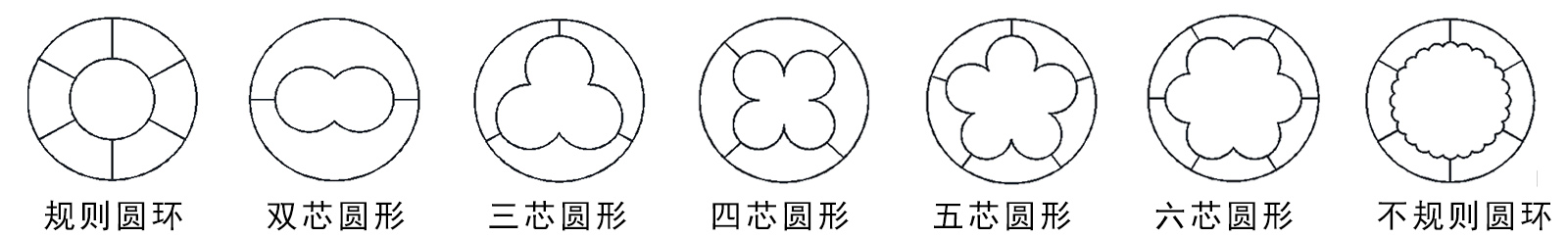

圓形件（7種）：規則圓環，雙芯圓形，三芯圓形，四芯圓形，五芯圓形，六芯圓形，不規則圓環。
八、使用環境條件
設備使用條件一覽表
|
序號 |
名稱 |
單位 |
項目單位要求值 |
||
|
1 |
環境溫度 |
最高日溫度 |
℃ |
+40 |
|
|
最低日溫度 |
-10 |
||||
|
最大日溫差 |
℃ |
30 |
|||
|
2 |
海拔高度 |
M |
≤2000 |
||
|
3 |
相對濕度 |
最大日相對濕度 |
|
95 |
|
|
最大月平均相對濕度 |
90 |
||||
九、技術服務
9.1設備的質保期1年；
9.2設備終身維護；
9.3系統軟件終身免費升級；
十、儀器配置表（裝箱單）
|
產品名稱 |
型號、規格 |
數量 |
單位 |
|
|
智能測量影像儀 |
|
1 |
套 |
|
|
1 |
放置試樣主機 |
非標定制 |
1 |
套 |
|
2 |
計算機 |
聯想/宏基 |
1 |
套 |
|
3 |
激光打印機(A4紙、黑白打印) |
非標定制機 |
1 |
套 |
|
4 |
標定板 |
附帶 |
1 |
套 |
|
5 |
壓片玻璃 |
150*150 |
1 |
塊 |
|
6 |
USB數據線 |
附帶 |
1 |
根 |
|
7 |
測試軟件 |
自研系統 |
1 |
套 |
|
8 |
操作說明書 |
附帶 |
1 |
套 |
